【摘要】溫度變送器作為典型的溫度計量?jī)x表,,為保證其計量性能滿足現場使用要求,,需開展定期的檢驗測試及運行維護工作,并需對現場出現的設備故障進行及時的修復與處理,。本文旨在對溫度變送器的典型檢驗維護與故障處理技術進行介紹,。
引言
溫度變送器采用熱電偶、熱電阻作為測溫元件,,從測溫元件輸出信號送到變送器模塊,,經過穩壓濾波、運算放大,、非線性校正,、V/I轉換、恒流及反向保護等電路處理后,,轉換成與溫度成線性關系的標準電流或電壓信號,。主要用于工業過程溫度參數的測量與控制[1]。

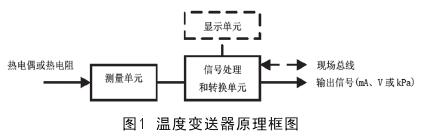

溫度變送器通常由兩部分組成:測量單元,、信號處理和轉換單元,。有些變送器增加了顯示單元,有些還具有現場總線功能,。如圖1所示,。
1溫度變送器的檢驗、測試方法
在溫度變送器的使用過程中應定期對變送器進行檢查與性能測試,,溫度變送器的日常檢查項目主要包括表1所示的內容,。
在對溫度變送器進行日常檢查的同時,還應對溫度變送器的計量性能和絕緣性能進行周期性測試,,通常要求檢驗周期不超過1年,。
溫度變送器是絕緣性能測試應在停電情況下進行。拆下接線后用500V兆歐表測試變送器接線端子與外殼間的絕緣電阻,,該電阻應符合表2要求[2],。
表1溫度變送器的日常檢查項目與要求
檢查項目 |
基本內容 |
外觀檢查 |
外殼有無脫漆、破損,、裂痕以及被撞擊痕跡和緊固件缺損等情況,。 |
內部檢查 |
檢查元器件、零配件,、連接件有無缺損,、斷裂、變形,、腐蝕,、密封不良等情況。 |
感溫元件檢查 |
感溫元件和引線,,應清潔,、干燥、完整、無銹,,金屬電阻絲繞制整齊,,無外露碰殼,骨架無破裂,,無明顯彎曲,,電阻體的導熱片應緊貼溫度計的保護套管內壁,。保護套管完整無損,,無凹痕、劃痕和顯著銹蝕,。 |
溫井檢查 |
檢查溫井的安裝和銹蝕情況,,應無明顯可視缺陷。 |
表2溫度變送器絕緣電阻技術要求
試驗部位 |
技術要求 |
說明 |
輸入,、輸出端子短接——外殼 |
20MΩ |
適用于二線制變送器 |
電源端子——外殼 |
50MΩ |
適用于四線 制變送器 |
輸入,、輸出端子短接——電源端子 |
50MΩ |
|
輸入端子——輸出端子 |
20MΩ |
只適用于輸入、輸出隔離的變送器 |
溫度變送器的計量性能檢驗可以采用兩種方式:帶傳感器檢驗,、不帶傳感器檢驗[3],。

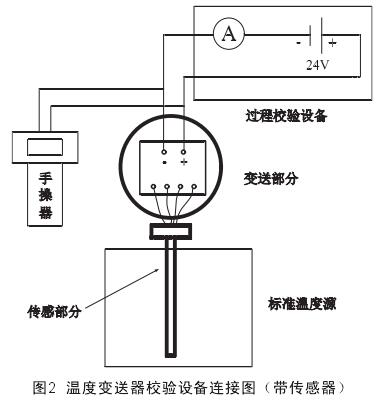

1)帶傳感器檢驗:將變送器傳感部分插入標準溫度源,通過改變標準溫度輸入,,校準變送器輸出電流,。

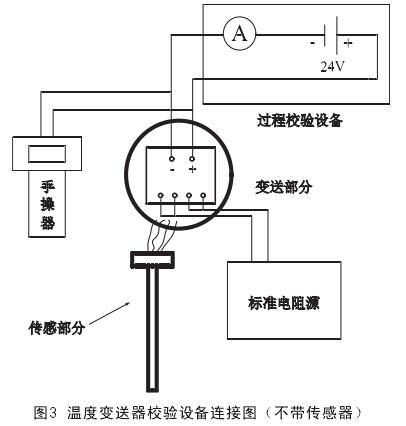

2)不帶傳感器檢驗:斷開變送器的傳感元件(熱電阻、熱電偶),,使用標準電阻源及過程檢驗設備,,單獨校準變送器的信號轉換部分。
以熱電阻式溫度變送器為例,,如圖2,、圖3為兩種檢驗方式下的校驗設備連接圖。
實際使用過程中,,溫度變送器的熱電阻,、熱電偶等傳感元件的出現故障及偏差的幾率相對較低,引入誤差不大,,通??梢圆捎貌粠鞲衅鞯姆绞綄?duì)溫度變送器進行檢驗。在要求較高場所,,或?qū)鞲性阅芗熬却嬖谫|(zhì)疑的情況,,則需采用帶傳感器的方式進行溫度變送器檢驗。
溫度變送器的計量性能檢驗是針對變送器的測量誤差進行校準[2],,判斷是否滿足精度要求,。
1)校準點選擇:校驗點的選擇應按量程基本均布,一般應包括上限值、下限值和量程50%附近在內不少于5個點,。
2)校準前調整:在斷開傳感器的情況下,,用改變輸入信號的辦法對相應的輸出下限值和上限值進行調整,使其與理論的下限值和上限值相一致,。
3)校準方法:帶傳感器的變送器校準時,,測量順序可以先從測量范圍的下限溫度開始,然后自下而上依次測量,,在每個試驗點上,,待溫度源內溫度足夠穩定后方可進行測量;不帶傳感器的變送器校準時,,應從下限開始平穩地輸入各被校點對應的信號值,,讀取并記錄輸出值直至上限,然后反方向平穩改變輸入信號依次到各個被校點,,讀取并記錄輸出值直至下限,。
4)數據處理:測量結果和誤差計算過程中數據處理原則:小數點后保留的位數應以修約誤差小于變送器最大允許誤差的1/10~1/20為限(相當于比最大允許誤差多取一位小數)。
2溫度變送器的調校
在溫度變送器檢驗過程中,,如發現變送器的存在零點漂移,、量程漂移、測量誤差超差等現象,,可對變送器進行調校,。智能型變送器可使用HART手操器進行調校。溫度變送器的調校內容包括:傳感器微調:調整工廠特性化曲線,,使在特定溫度范圍內變送器具有好性能,;模擬輸出微調:調整模擬輸出,使之與工廠標準或者控制回路相匹配,。
首先,,將溫度源(模擬熱電阻、熱電偶源),、手操器和數字式讀數裝置與變送器相連,,使變送器與手操器之間通訊;選擇一個校驗點施加一個標準溫度(熱電阻,、熱電偶)信號,;將所加溫度與手操器Online(聯機)菜單上的“過程變量(PV)”相比較,如果手操器上的PV讀數與所加標準溫度不相符,,則應進行傳感器微調,;將手操器聯機菜單上的“模擬輸出(AO)”與數字式讀數裝置上的讀數相比較。如果手操器上的AO讀數與數字式讀數裝置的讀數不相符,,則應進行輸出微調,。
3溫度變送器的使用與維護
3.1溫度變送器的安裝
溫度變送器的安裝應保證其周圍的環境溫度:-25℃~+70℃,盡量安裝在無振動或振動小的地方,探頭插入的深度最好為介質管道直徑的1/2~2/3,。不同型號的溫度變送器應按各自的說明書接線,,如兩線、三線和四線制,,對于具有安全防爆要求的儀表,,接線時特別注意不能短路[4]。在本質安全防爆系統中使用溫度變送器時,,要特別注意使用配套的安全柵,。
3.2溫度變送器的維護與故障處理
變送器在運行中應保持清潔、零部件完整,。原則上不允許帶電拆卸變送器或儀表接線,,需要更換或拆卸時,應按防爆要求停電后進行,。應定期檢查校驗各項技術指標是否符合要求。
溫度變送器的典型故障與修正措施,,如表3所示,。
故障現象 |
修正措施 |
毫安讀數為零 |
1.檢查電源級性是否接反 2.核實接線端子處的電壓(應該為10至55伏直流電) 3.檢查端子塊內的二極管是否損失 4.更換變送模塊 |
毫安讀數永遠等于或大于20mA |
1.檢查熱電阻傳感器是否存在斷路 2.檢查傳感器引線是否存在斷路 3.更換變送模塊 |
毫安讀數低于4mA,顯示儀表始終為負值 |
1.檢查熱電阻傳感器是否存在短路 2.核實接線端子處的電壓(應該為10至55伏直流電) 3.更換變送模塊 |
變送器不與手操器通訊 |
1.檢查變送器的電源電壓(最小值為10.5伏) 2.檢查負載電阻(最小值為250歐姆) 3.檢查變送器地址是否正確 4.更換變送模塊 |
溫度變量讀 數不穩定,, 電流輸出不 穩定 |
1.檢查傳感器保護管內是否有金屬屑,、積灰現象 2.檢查變送器絕緣是否達標 3.核實接線端子處的電壓(應該為10至55伏直流電) 4.更換變送模塊 |
4結束語
溫度變送器作為常用的溫度計量?jī)x表,其計量性能不僅取決于設備的出廠制造水平,,同時,,使用中的檢驗測試、有效的日常維護和合理的故障處理也是保障設備長期正確,、有效的重要手段,。
