防腐棒式雷達物位計

防腐棒式雷達物位計簡介
      ZHD52防腐棒式雷達物位計傳感器的雷達式物位測量儀表測量距離最大35米,可以用于存儲罐,、中間緩沖罐或過程容器的物位測量,，輸出4~20mA疊加HART信號,。
防腐棒式雷達物位計輸入
      防腐棒式雷達物位計天線接收反射的微波脈沖并將其傳輸給電子線路,，微處理器對此信號進行處理,，識別出微脈沖在物料表面所產生的回波,。正確的回波信號識別由智能軟件完成，精度可達毫米級,。距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2(其中C為光速)
因空罐的距離E已知,，則物位L為：L=E-D
防腐棒式雷達物位計輸出
通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定,，應用參數將自動使儀表適應測量環境,。對應于4~20mA輸出。
ZHD52防腐棒式雷達物位計參數
應　　用：存儲或過程容器腐蝕性的液體漿料,、固體比如：污水儲罐,、酸堿儲罐,、漿料儲罐，固體顆粒,，小型儲油罐
測量范圍：20米
過程連接：PTFE翻邊法蘭
介質溫度：-40~120℃
過程壓力：-0.1~1.6Mpa
精　　度：±10mm
頻率范圍：6GHz
防爆等級：Exd IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)

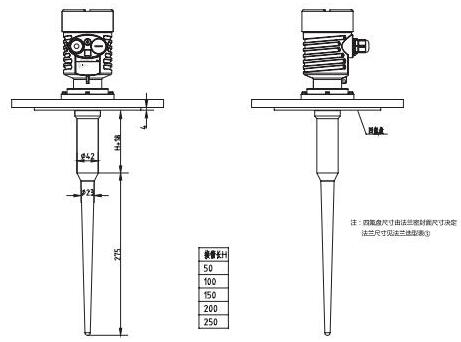

ZHD52防腐棒式雷達物位計外型尺寸圖

ZHD52防腐棒式雷達物位計安裝

ZHD52防腐棒式雷達物位計選型
