液體渦輪流量計安裝注意事項的闡述

    液體渦輪流量計是一種精密流量測量?jī)x表,，是測量無雜質,、無腐蝕液體的瞬時流量和累積流量的,。其工作原理是當被測的液體流過渦輪流量傳感器時,，在流體作用下，傳感器內的葉輪受力產生旋轉,，其轉速的大小與管道平均流速成正比。而葉輪的轉動也周期地改變磁回路的磁阻值,，檢測線圈中的磁通也隨之發生周期性變化,，產生頻率與葉片旋轉頻率相同的感應電動勢經放大后,，進行轉換和處理而顯示流量值,。鑒于液體渦輪流量計的工作原理與測量精度方面的要求,，在安裝液體渦輪流量計時需要考慮以下兩方面的因素：

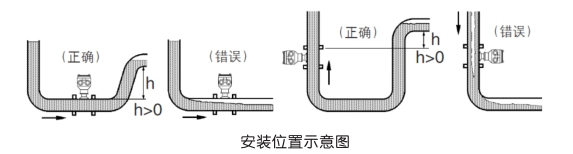

一是被測量的管道內必須完全充滿液體,。重要的是,，在任何時候，保持管道內完全充滿液體,，否則流量顯示會受到影響,，可能會導致測量誤差,。具體安裝如下圖所示： 二是要避免管道內流經液體渦輪流量計時的氣泡產生,。如果有氣泡進入測量管,，流量顯示可能會受到影響,，可能會導致測量誤差。具體安裝如下圖所示：
